Fehlerdiagnose Verdecksteuerung
Beim Auslesen der Istwerte des Verdecksteuergerätes sind die in den Tabellen angegebenene Werte die Sollwerte für den jeweiligen Verdeckzustand. Der Tabellenname entspricht dem Verdeckzustand die Sollwerte sind fett/bold angegeben.
Verdecksteuerung R 129 Stoffverdeck offen
| Benennung | Schalter Nr. | Zustand | Zustand | |
|---|---|---|---|---|
| 1 | Endschalter Verdeckkasten verriegelt R | A25 s2 | ZU | AUF |
| 2 | Endschalter Verdeckkastendeckel auf | S 84/5 | ZU | AUF |
| 3 | Endschalter Stoffhaltebügel zu | A 22 s1 | ZU | AUF |
| 4 | Endschalter Stoffhaltebügel verriegelt L | A 22 s2 | ZU | AUF |
| 5 | Endschalter Stoffhaltebügel verriegelt R | A 23 s2 | ZU | AUF |
| 6 | Endschalter Stoffhaltebügel hochgestellt | S 84/6 | ZU | AUF |
| 7 | Endschalter Verdeck ZU | S 84/4 | ZU | AUF |
| 8 | Endschalter Verdeck AUF | S 84/3 | ZU | AUF |
| 9 | Endschalter Überrollbügel abgelegt | S 83/1 | ZU | AUF |
| 10 | Endschalter Verdeck verriegelt | S 84/1 | ZU | AUF |
| 11 | Endschalter Verdeck verriegelt R | S 84/2 | ZU | AUF |
| 12 | Endschalter | ZU | AUF | |
| 13 | Microschalter Drehfalle L | S 86 s2 | ZU | AUF |
| 14 | Microschalter Drehfalle R | S 87 s2 | ZU | AUF |
| 15 | Gurtschloss R | ZU | AUF | |
| 16 | Fensterheberschalter L | 0 | öffnen/schließen | |
| 17 | Fensterheberschalter R | 0 | öffnen/schließen | |
| 18 | Schalter Verdeckbetätigung | S 84 | 0 | öffnen/schließen |
| 19 | Schalter Überrollbügelbetätigung | S 83 | 0 | hoch/runter |
| 20 | Hydraulikeinheit | A7/5 | ZU | AUS |
| 21 | Magnetventil Überrollbügel hochgestellt | Y56/1y1 | ZU | AUS |
| 22 | Magnetventil Verdeck ZU Verschluss Stoffhaltebügel AUF | Y55/1y1 | ZU | AUS |
| 23 | Magnetventil Verdeck und Verschluss vorne AUF | Y56/1y3 | ZU | AUS |
| 24 | Magnetventil Stoffhaltebügel AUF Verdeckkasten ZU | Y55/1y3 | ZU | AUS |
| 25 | Magnetventil Stoffhaltebügel ZU | Y55/1y2 | ZU | AUS |
| 26 | Magnetventil Verdeckkasten und Verschluss AUF | Y55/1y4 | ZU | AUS |
| 27 | Ansteuerung Fensterheber L | S 84/3 | ZU | AUS |
| 28 | Ansteuerung Fensterheber R | S 83/1 | ZU | AUS |
| 29 | Temp.-Fühler Hydr.-Einheit | A7/5b1 | <75 | <85 / >85 / >120 ° C |
| 30 | Geschwindigkeit | <5 | >5 / >30 km/h | |
| 31 | Drehzahlgeberausg ABS. Status Fahrzeug | steht | fährt | |
| 32 | Klemme 15 | 11,9 V | ||
| 33 | Signal Wartung Masse | EIN | AUS | |
| 34 | Position Fenster VL | 0 / 1250 | ||
| 35 | Position Fenster VR | 0 / 1250 |
Verdecksteuerung R 129 Stoffverdeck geschlossen
| Benennung | Schalter Nr. | Zustand | Zustand | |
|---|---|---|---|---|
| 1 | Endschalter Verdeckkasten verriegelt R | A 25 s2 | ZU | AUF |
| 2 | Endschalter Verdeckkastendeckel auf | S 84/5 | ZU | AUF |
| 3 | Endschalter Stoffhaltebügel zu | A 22 s1 | ZU | AUF |
| 4 | Endschalter Stoffhaltebügel verriegelt L | A 22 s2 | ZU | AUF |
| 5 | Endschalter Stoffhaltebügel verriegelt R | A 23 s2 | ZU | AUF |
| 6 | Endschalter Stoffhaltebügel hochgestellt | S 84/6 | ZU | AUF |
| 7 | Endschalter Verdeck ZU | S 84/4 | ZU | AUF |
| 8 | Endschalter Verdeck AUF | S 84/3 | ZU | AUF |
| 9 | Endschalter Überrollbügel abgelegt | S 83/1 | ZU | AUF |
| 10 | EndschalterVerdeck verriegelt | S 84/1 | ZU | AUF |
| 11 | Endschalter Verdeck verriegelt R | S 84/2 | ZU | AUF |
| 12 | Endschalter | ZU | AUF | |
| 13 | Microschalter Drehfalle L | S 86 s2 | ZU | AUF |
| 14 | Microschalter Drehfalle R | S 87 s2 | ZU | AUF |
| 15 | Gurtschloss R | ZU | AUF | |
| 16 | Fensterheberschalter L | 0 | öffnen/schließen | |
| 17 | Fensterheberschalter R | 0 | öffnen/schließen | |
| 18 | Schalter Verdeckbetätigung | S 84 | 0 | öffnen/schließen |
| 19 | Schalter Überrollbügelbetätigung | S 83 | 0 | hoch/runter |
| 20 | Hydraulikeinheit | A7/5 | ZU | AUS |
| 21 | Magnetventil Überrollbügel hochgestellt | Y56/1y1 | ZU | AUS |
| 22 | Magnetventil Verdeck ZU Verschluss Stoffhaltebügel AUF | Y55/1y1 | ZU | AUS |
| 23 | Magnetventil Verdeck und Verschluss vorne AUF | Y56/1y3 | ZU | AUS |
| 24 | Magnetventil Stoffhaltebügel AUF Verdeckkasten ZU | Y55/1y3 | ZU | AUS |
| 25 | Magnetventil Stoffhaltebügel ZU | Y55/1y2 | ZU | AUS |
| 26 | Magnetventil Verdeckkasten und Verschluss AUF | Y55/1y4 | ZU | AUS |
| 27 | Ansteuerung Fensterheber L | S 84/3 | ZU | AUS |
| 28 | Ansteuerung Fensterheber R | S 83/1 | ZU | AUS |
| 29 | Temp.-Fühler Hydr.-Einheit | A7/5b1 | <75 | <85 / >85 / >120 ° C |
| 30 | Geschwindigkeit | <5 | >5 / >30 km/h | |
| 31 | Drehzahlgeberausg. ABS Status Fahrzeug | steht | fährt | |
| 32 | Klemme 15 | 11,9 V | ||
| 33 | Signal Wartung Masse | EIN | AUS | |
| 34 | Position Fenster VL | 0 / 1250 | ||
| 35 | Position Fenster VR | 0 / 1250 |
Verdecksteuerung R 129 Hardtop aufgesetzt
| Benennung | Schalter Nr. | Zustand | Zustand | |
|---|---|---|---|---|
| 1 | Endschalter Verdeckkasten verriegelt R | A25 s2 | ZU | AUF |
| 2 | Endschalter Verdeckkastendeckel auf | S 84/5 | ZU | AUF |
| 3 | Endschalter Stoffhaltebügel zu | A 22 s1 | ZU | AUF |
| 4 | Endschalter Stoffhaltebügel verriegelt L | A 22 s2 | ZU | AUF |
| 5 | Endschalter Stoffhaltebügel verriegelt R | A 23 s2 | ZU | AUF |
| 6 | Endschalter Stoffhaltebügel hochgestellt | S 84/6 | ZU | AUF |
| 7 | Endschalter Verdeck ZU | S 84/4 | ZU | AUF |
| 8 | Endschalter Verdeck AUF | S 84/3 | ZU | AUF |
| 9 | Endschalter Überrollbügel abgelegt | S 83/1 | ZU | AUF |
| 10 | Endschalter Verdeck verriegelt L | S 84/1 | ZU | AUF |
| 11 | Endschalter Verdeck verriegelt R | S 84/2 | ZU | AUF |
| 12 | Gurtschloss L | ZU | AUF | |
| 13 | Microschalter Drehfalle L | S 86 s2 | ZU | AUF |
| 14 | Microschalter Drehfalle R | S 87 s2 | ZU | AUF |
| 15 | Gurtschloss R | ZU | AUF | |
| 16 | Fensterheberschalter L | 0 | öffnen/schließen | |
| 17 | Fensterheberschalter R | 0 | öffnen/schließen | |
| 18 | Schalter Verdeckbetätigung | S 84 | 0 | öffnen/schließen |
| 19 | Schalter Überrollbügelbetätigung | S 83 | 0 | hoch/runter |
| 20 | Hydraulikeinheit | A7/5 | ZU | AUS |
| 21 | Magnetventil Überrollbügel hochgestellt | Y56/1y1 | ZU | AUS |
| 22 | Magnetventil Verdeck ZU Verschluss Stoffhaltebügel AUF | Y55/1y1 | ZU | AUS |
| 23 | Magnetventil Verdeck und Verschluss vorne AUF | Y56/1y3 | ZU | AUS |
| 24 | Magnetventil Stoffhaltebügel AUF Verdeckkasten ZU | Y55/1y3 | ZU | AUS |
| 25 | Magnetventil Stoffhaltebügel ZU | Y55/1y2 | ZU | AUS |
| 26 | Magnetventil Verdeckkasten und Verschluss AUF | Y55/1y4 | ZU | AUS |
| 27 | Ansteuerung Fensterheber L | S 84/3 | ZU | AUS |
| 28 | Ansteuerung Fensterheber R | S 83/1 | ZU | AUS |
| 29 | Temp.-Fühler Hydr.-Einheit | A7/5b1 | <75 | <85 / >85 / >120 ° C |
| 30 | Geschwindigkeit | <5 | >5 / >30 km/h | |
| 31 | Drehzahlgeberausg. ABS Status Fahrzeug | steht | fährt | |
| 32 | Klemme 15 | 11,9 V | ||
| 33 | Signal Wartung Masse | EIN | AUS | |
| 34 | Position Fenster VL | 0 / 1250 | ||
| 35 | Position Fenster VR | 0 / 1250 |

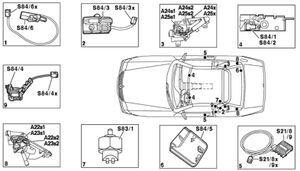

Anordnung der Endschalter
| Nr. | Schalter |
|---|---|
| 8 | A22s1 Schalter Stoffhaltebügel zu, links |
| 8 | A22s2 Schalter Stoffhaltebügel verriegelt, links |
| 8 | A23s1 Schalter Stoffhaltebügel zu, rechts |
| 8 | A23s2 Schalter Stoffhaltebügel verriegelt, rechts |
| 3 | A24s1 Schalter Verdeckkastendeckel zu, links |
| 3 | A24s2 Schalter Verdeckkastendeckel verriegelt, links |
| 3 | A25s1 Schalter Verdeckkastendeckel zu, rechts |
| 3 | A25s2 Schalter Verdeckkastendeckel verriegelt, rechts |
| 5 | S21/8 Endschalter, Seitenscheibe unten, rechts |
| 5 | S21/9 Endschalter, Seitenscheibe unten, links |
| 7 | S83/1 Überrollbügel abgelegt |
| 4 | S84/1 Schalter Verdeck verriegelt, links |
| 4 | S84/2 Schalter Verdeck verriegelt, rechts |
| 2 | S84/3 Verdeck auf (Verdeck im Verdeckkasten) |
| 9 | S84/4 Verdeck oben (Differential-Betrieb) |
| 6 | S84/5 Verdeckkastendeckel auf |
| 1 | S84/6 Stoffhaltebügel auf (hochgestellt) |

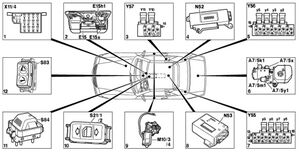

Anordnung der elektrischen Bauteile Verdeck
| Nr. | Schalter |
|---|---|
| 6 | Hydraulikeinheit Verdeckbetätigung (Überrollbügel) A7/5k1 Relais A7/5m1 Motor A7/5x Steckverbindung A7/5y1 Hauptventil (entfällt ab Fahrgestellendnummer 1F-083891) |
| 2 | (E15 Deckenleuchte mit Verzögerung und Leseleuchte E15h1 Warnsummer E15x Steckverbindung |
| 9 | (M10/3 Fensterhebermotor vorn links |
| 9 | (M10/4 Fensterhebermotor vorn rechts |
| 4 | (N52 Steuergerät Verdeckbetätigung |
| 8 | (N53 Steuergerät Überrollbügel |
| 10 | (S21/1 Schalter Fenster vorn links |
| 10 | (S21/2 Schalter Fenster vorn rechts |
| 12 | (S83 Schalter Überrollbügelbetätigung (Komfort) |
| 11 | (S84 Schalter Verdeckbetätigung |
| 1 | (X11/4 Prüfkupplung für Diagnose, 16polig (Impulssignal) |
| 7 | (Y55 Ventilblock Verdeckbetätigung 4fach, links Y55y6 Verdeck auf Y55y7 Verdeck zu Y55y8 Stoffhaltebügel auf Y55y9 Stoffhaltebügel zu |
| 5 | (Y56 Ventilblock Verdeckbetätigung 4fach, rechts Y56y2 Verschluss hinten auf Y56y3 Verschluss Mitte auf Y56y4 Verschluss vorn auf Y56y5 Verdeckkastendeckel auf |
| 3 | (Y57 Ventilblock Überrollbügel 2fach rechts Y57y10 Überrollbügel nach unten stellen Y57y11 Überrollbügel hochstellen |
Schema Verdeckhydraulik
| Nr. | Schalter |
|---|---|
| 1 | Ventilblock (Y57) Überrollbügelbetätigung 2fach rechts |
| 2 | Verschlüsse Mitte |
| 3 | Verschlüsse hinten |
| 4 | Ventilblock (Y56) Verdeckbetätigung 4fach rechts |
| 5 | Hydraulikzylinder Verdeckkastendeckel |
| 6 | Hydraulikeinheit |
| 7 | Überrollbügel vollständig |
| 8 | Ventilblock (Y55) Verdeckbetätigung 4fach links |
| 9 | Hydraulikzylinder Verdeck und Stoffhaltebügel |
| 10 | Verschlüsse vorn |
