Der Lüfter der Klimaanlage bzw. Heizung läuft nicht mehr
Text und Fotos: Karl Kübler (CR33/S25)
Im R129, Erstzulassung 04/1996 (Mopf 1) ist noch die alte Klimaautomatik, das heißt noch ohne großes Display, eingebaut. Alles funktioniert ganz normal, nur der Lüfter der Klimaanlage läuft auf keiner der vier Stufen.
Die Sicherungen waren alle okay. Wir haben herausgefunden, dass eine große grüne Sicherung (30 A) mit der Bezeichnung M2 für den Lüfter zuständig ist. In Fahrtrichtung hinter dem Bremskraftverstärker auf einem Plastikgehäuse ist ein flacher dreipoliger Stecker (links Masse, Mitte Steuerspannung, rechts Hauptspannung circa 12 Volt) für den Lüfter angebracht (hat nichts mit dem Bremskraftverstärker zu tun!), an dem ich die Spannung gemessen habe, das heißt zunächst die jeweilige „Schaltausgangsspannung“ für Stufe 0 = circa 0 V; Stufe 1 = circa 1 V; Stufe 2 = circa 1,8 V; Stufe 3 = circa. 2,8 V und Stufe 4 = circa 4,8 V.

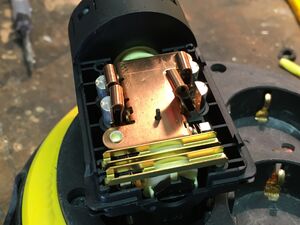

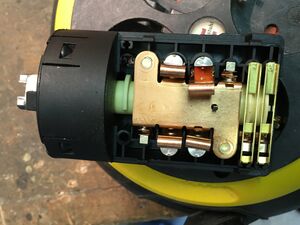

Dann die Hauptspannung zum Lüfter, die seltsamerweise bei 0 V (!) lag. Danach habe ich die Eingangsspannung an der Sicherung gemessen, die auch 0 V war. Somit lag der Fehler zwischen Batterie und Sicherungseingangskasten, aber wo? Es war der elektrische Teil des Zündschlosses (siehe Foto), das heißt Klemme 15x schaltete nicht mehr durch. Neben dem Montageaufwand von circa zwei Stunden waren circa EUR 110 fällig für das Ersatzteil.
 |
 |
